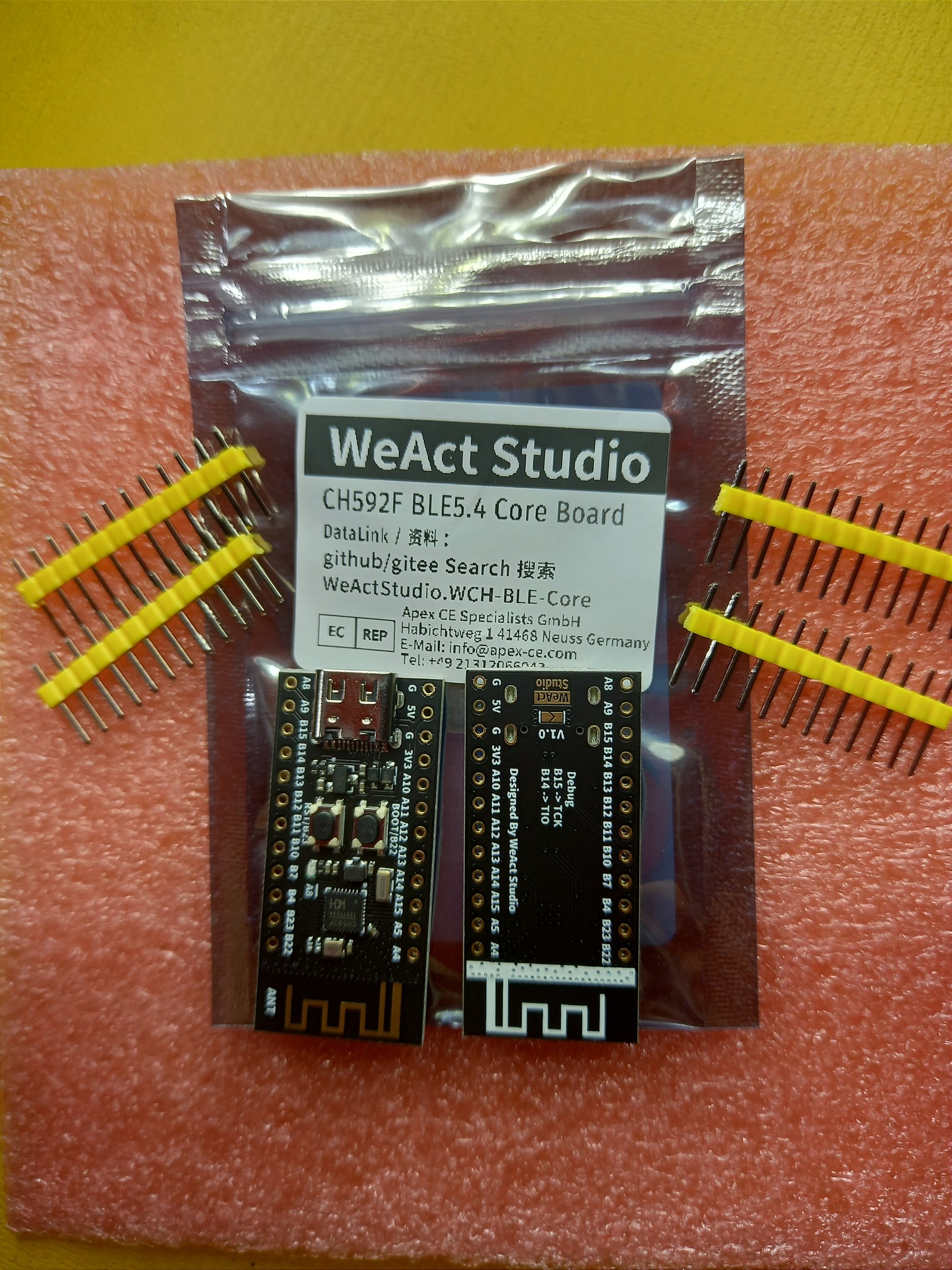

PCI de desenvolvimento nano CH32F592 BLE5.4 designer do WeAct Studio da WCH
Página oficial: https://www.wch.cn/products/CH583.html
Características:
----- Harware -----
QingKe 32-bit RISC-V4C core
Support RV32IMAC instruction set and self-extending instructions
26KB SRAM， 512KB Flash， support ICP， ISP and IAP， support OTA wireless upgrade
Built-in 2.4GHz RF transceiver and baseband and link control， support BLE5.4
Support 2Mbps， 1Mbps
-95dBm RX sensitivity， programmable +4.5dBm TX power
Provide optimized protocol stack and application layer API， and support networking
Built-in Temperature Sensor (TS)
Built-in RTC， support 2 modes of timing and triggering
USB2.0 full-speed Host/Device
12-channel TouchKey
12-channel 12-bit ADC
4 UARTs，1 SPI， 12-channel PWM， 1-channel I2C
Segment-LCD driver interface. Support 80-point (20*4) LCD panel
24 GPIO， 4 of them support 5V signal input
Minimum support 1.7V power voltage
Built-in AES-128 encryption and decryption， unique chip ID
Package: QFN32， QFN28
codeflash + bootloader + dataflash: 448 24 32
ram: 24 2
rtc: sim
timer: 4*26 bit
capture: 4
pwm: 4 6
uart: 4
spi: sim
i2c: sim
ble: sim
adc e ts: 8 1
capacitive touch-key: 8
usb host: sim
usb device: sim
dc - dc: sim
tensão: 1.7
gpio: 20
lcd: 16*4
wdog: sim
encapsulamento: qfn28
----- SOFWARES -----
Este aspecto que tem evoluído demais, as empresas, fabricantes de dispositivos microporecessados, tem demasiadamente se emprenhado em disponibilizar conhecimento em programação aos futuros consumidores. Facilitando aos desenvolvidores se aperfeiçuarem neste nicho do mercado.
IDEs:
MounRiver Studio
Arduino
DevEco Studio
EmBeeTle
PlatFormIO
Segger
Depuradores:
OpenOCD
servidor GDB
Compiladores:
GCC
LLVM
RTOS:
RT-Thread
FreeRTOS
Harmony LiteOS-M (128 KB)
TencentOS
EmPower
S.O.:
Linux
Windows
Linguagens de programação:
MicroPython
CircuitPython
C
C++
Aplicativos:
WCH-Link Utility
WCH-ISP Studio
----- Documentação -----
Terminação dos arquivos disponibilizados no site oficial:
RM - referência manual
DS0 - datasheet
EVT - Evaluation board manual and ference routines
Os códigos exemplos estão no arquivo: EVT. Por exemplo, no arquivo CH32V20xEVT há 33 exemplos de uso dos periféricos internos e outros usos do microcontrolador, que são:
A difusão do conhecimento em programação tem evoluído demais nas empresas fabricantes de dispositivos microporecessados, as empresas tem se empenhado em disponibilizar conhecimento em programação aos futuros consumidores. Facilitando aos desenvolvidores se aperfeiçoarem neste nicho do mercado.
----- Glossário -----
ADTM: Advanced-control Timer
GPTM: General-purpose Timer
GPTM (32): 32-bit General-purpose Timer
BCTM: Basic Timer
TKey: Touch key
OPA: Operational Amplifier/Comparator
RNG: Random Number Generator
USBD: Universal Serial Bus Full-speed Device
USBFS: Universal Serial Bus Full-speed Host/Device
USBHS: Universal Serial Bus High-speed Host/Device
BLE: low-power Bluetooth communication module
----- Referências -----
https://www.wch-ic.com/products/CH592.html?
